详细说明

金属修补剂HH7053耐磨涂层

魏经理
18538522566
点击出二维码添加微信

收藏
  • 产品说明




   产品名称:HH7053耐磨防腐涂层
   品    牌:汇    皓
   颜    色:灰色、黑色
   产品规格:5kg/组、10kg/组
   固化方式:常温固化
   有 效 期:12个月
   使用温度:≤150℃
   消 耗 量:1.8kg/㎡/mm
   用途范围:设备、管道等表面耐磨
   防腐处理及修复



产品特性:

1、HH7053由各类高性能耐磨、抗蚀材料(如陶瓷、碳化硅、金刚砂、钛合金)与改性增韧树脂进行复合得到的高性能耐磨抗蚀聚合陶瓷材料。用于修补各类遭受腐蚀的泵、阀、管路、热交换器端板、叶片,也可用于设备大面积耐腐蚀预保护,尤其适用于电厂脱硫系统(如:吸收塔、浆液搅拌槽、大小头、浆液管道等)制备耐腐蚀涂层,并可用于耐磨涂层的底涂和面涂。

2、与金属、树脂类基材具有很高的结合强度
3、不淌不溜,施工方便
4、适用于高温冲刷磨损、腐蚀工况的防护
5、耐热水、耐蒸汽、耐酸、耐碱
6、韧性好不开裂
7、耐磨抗蚀性优异

 产品名称

物理
状态

操作时限(25℃)

固化时间
(25℃)

            应 用 范 围

HH7053耐磨防腐涂层

膏状

40min

24h

专用于脱硫吸收塔和浆液循环管道的耐磨防腐层的制备和修复。


颜色

 密度
(g/cm3)

室温(25℃)

固化时间(h)

磨损率

(30min

剪切强度
(Mpa)
GB7124-2008

固化后硬度
(Shore D)
ASTM-D-2556

工作温度(℃)

1.8

18

1.5

8

78

-60-150

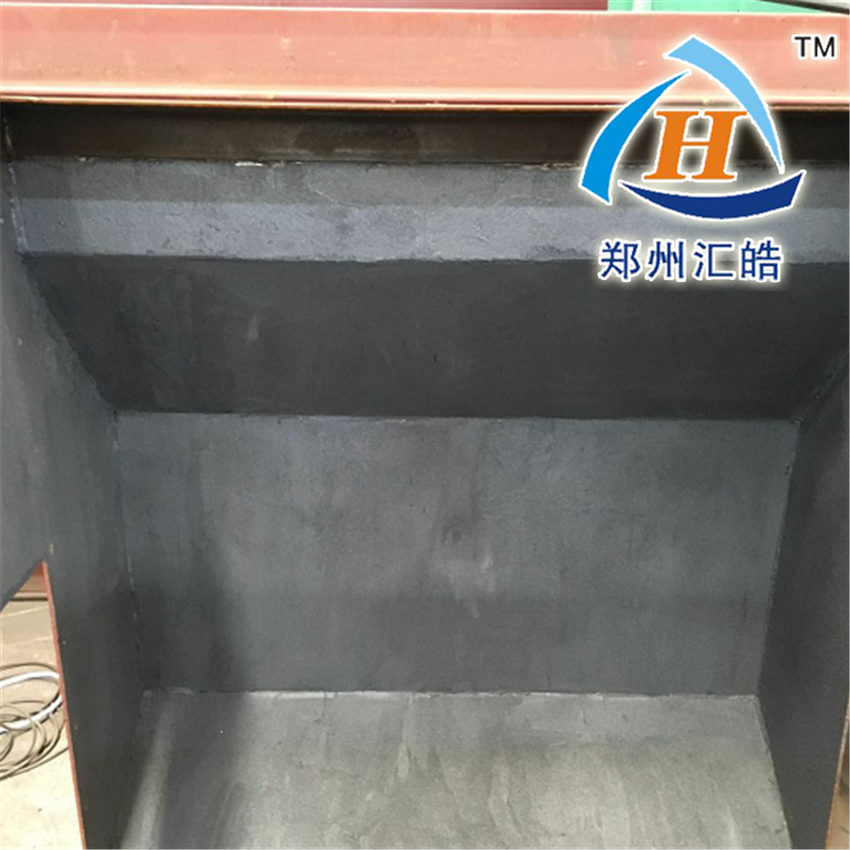

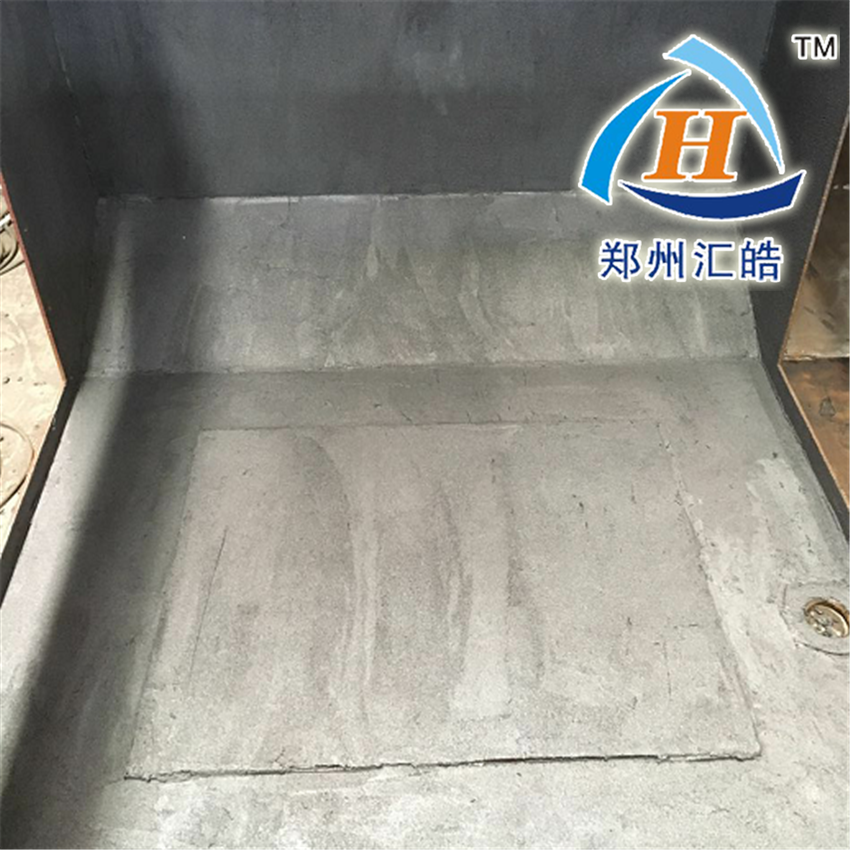

使用方法:

1.表面处理:对需处理部位进行粗化处理(喷砂处理效果佳,如不具备喷砂条件也可用角磨机打磨处理);对粗化处理过的表面清洗剂(可用丙酮、乙酸乙酯等)清洗并晾置干燥;处理过的表面应是粗糙、干净的新鲜金属基材。
2、配制:将HH7053耐磨防腐涂层按A:B=4:1将A、B组份混合均匀,并在30min内用完。一般是边施工边配置,一次配置量大不能超过5公斤,一次配置过多的胶,固化速度快,还没用完已经部分固化而不能使用。
3、涂敷:HH7053合适的涂层厚度是3~6mm,将混合好的材料涂敷于底涂表面,胶层要压实。涂层涂到需要的尺寸后把表面修平整。
4、固化:25℃固化24小时可投入使用;温度低于15℃时,应采用加热来促进固化。有加热条件的在常温固化后尽量80℃保温2小时,涂层性能可提高30%。

包装规格:
5kg/组;塑料桶装。A组分:4kg/桶,  B组分:1kg/桶




联系我们
更多

郑州汇皓耐磨材料有限公司
联系人:魏经理   手机:18538522566
电话:0371-60266263   传真:0371-69592599

地址:郑州金水区东风路东18号金成国际广场7栋楼1单元2306号
备案号:
豫ICP备14020949号-1

技术支持: 河南云启电子科技有限公司 | 管理登录
×
